Мониторинг

Ниво на инвертора, ниво на стринга и ниво на модула

Детайлността е първото решение, тъй като тя определя както цената, така и начина, по който една повреда ще изглежда на екрана.

• Нивото на инвертора е базовото и придружава всеки инвертор: общ AC изход, дневен и кумулативен добив, ефективност, температура и кодове за грешки. То ви казва, че системата работи. То не ви казва кой от четиридесетте панела е проблемният.
• Нивото на стринга означава напрежение и ток за всеки MPPT, което повечето модерни инвертори докладват, а по-големите единици предоставят за всеки отделен стринг. Два стринга с една и съща ориентация трябва да се движат в рамките на няколко процента един от друг, така че разминаването локализира повредата до един стринг на едната страна на покрива.
• Нивото на модула изисква оптимизатори или микроинвертори и дава напрежение, ток и добив за всеки панел. Това е необходимо при покриви с комини, мансарди или частично засенчване и е единственият изглед, който посочва конкретния панел, който трябва да бъде заменен.
• Разходи спрямо стойност: при незасенчен южен покрив с два чисти стринга, нивото на стринга отговаря на почти всеки въпрос. При сложен покрив с няколко ориентации, нивото на модула се изплаща още при първия път, когато някой трябва да открие един дефектен панел.

Мониторингът на потреблението изисква измервателен уред

Инверторът измерва само това, което произвежда. Той не може да „види“ чайника, топлинната помпа или wallbox-а, така че всяка стойност за собствено потребление, импорт или експорт трябва да идва от отделно измерване в точката на свързване с мрежата. Това е интелигентен измервател на главния захранващ кабел, след електромерната уредба на доставчика и преди всеки консуматор и собствената AC връзка на инвертора, свързан обратно към инвертора или логера чрез RS485 Modbus RTU.

• Без измервателен уред порталът показва само производството. В този случай коефициентите на собствено потребление са оценки, а не реални измервания.
• С измервателен уред получавате двупосочна мощност за всяка фаза, така че порталът може да раздели производството, директното собствено потребление, зареждането на батерията и експорта.
• Броят на фазите следва захранването, а не инвертора. Трифазно захранване изисква трифазен измервателен уред дори зад еднофазен инвертор.
• Под-измерването на топлинна помпа, wallbox или жилищна единица изисква допълнителен измервател в съответната верига, който повечето портали ще визуализират като отделен канал.

Дата логъри и шлюзове (gateways) за обекти с множество инвертори

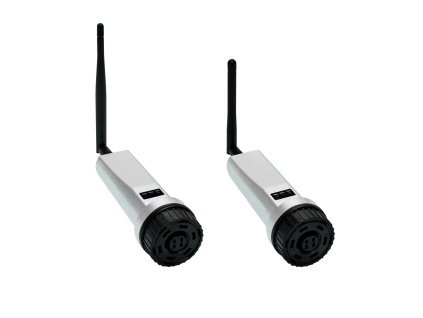

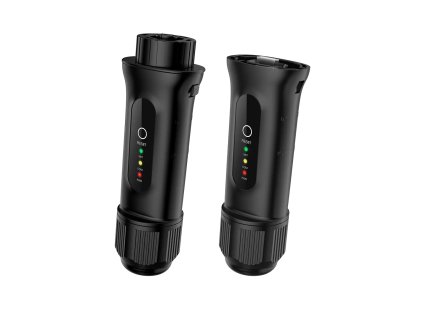

Един единствен жилищен инвертор с комуникационен стик не се нуждае от нищо повече. След като инверторите станат повече от един, или когато измервателни уреди, батерии и системи на трети страни трябва да се появият на едно място, тази задача се поема от дата логър или шлюз.

• Агрегация: логърът събира данни от няколко инвертора чрез RS485 верига или чрез Ethernet и представя обекта като една обща централа, със събиран добив и детайли за всяко устройство.
• Капацитет на устройствата: логърите са проектирани за определен брой устройства, обикновено десетки инвертори на единица. Проверете лимита и списъка с поддържаните устройства, преди да проектирате шината.
• Локално съхранение: логърът буферира данните, когато интернетът е прекъснат, и ги качва след това, така че прекъснатата връзка да не остави постоянна дупка в записа.
• Контрол на износа: при по-големи инсталации логърът, а не отделният инвертор, прилага общия лимит на мощността за обекта, използвайки измерването от уреда в точката на свързване.
• Търговски обекти: при наличие на търговско съхранение на енергия, шлюзът обикновено координира също и зареждането и разреждането и докладва състоянието на батерията в същия портал.

Отворени протоколи срещу затворени портали

Повечето производители ви предоставят безплатен облачен портал и приложение. Това е удобно, но също така създава зависимост: порталът определя какво можете да виждате, профилът притежава обекта, а производителят решава колко дълго се пази историята и дали съществува API. За фамилна къща това обикновено е приемливо. За търговски обект, жилищна сграда или всеки с система за управление на енергията, си струва да се провери какво предлага хардуерът локално преди покупка.

• Modbus TCP през Ethernet е често срещаният отворен път. Инверторът или логърът действа като сървър в локалната мрежа и всеки клиент – от система за управление на сградата до софтуер с отворен код – може да чете регистрите.
• Modbus RTU през RS485 е същият протокол в двужилна серийна шина, използван за измервателни уреди и за инвертори без Ethernet порт. Свържете шината последователно, използвайте екраниран усукан комплект и завършете дългите линии с 120 Ω.
• SunSpec е стандартизирана карта на регистрите, изградена върху Modbus, така че съвместимо устройство може да бъде отчетено без специфичен за марката документ за картографиране.
• REST APIs, публикувани от портала, ви позволяват да изтегляте исторически данни за собствена отчетност, макар че се прилагат лимити за заявки и, при някои платформи, платени нива.
• MQTT се среща при някои логъри и шлюзове на трети страни и е подходящ за изпращане на реални стойности към локален енергиен мениджър, без изобщо да се преминава през облака.

Известия, отдалечена диагностика и сервизни договори

За инсталатор с сервизно задължение, мониторингът е инструментът, който прави това задължение икономически издържано. Стойността не е таблото, а знанието за неизправност преди клиента и пристигането с правилната част.

• Правила за сигнализиране: нулево производство през деня, загуба на връзка, отклонение на един низ от съседния, кодове за грешки на инвертора, предупреждения за съпротивление на изолацията и при батерии – ненормално състояние на заряда.
• Преглед на парка: порталите за инсталатори изброяват всяко съоръжение под един акаунт със статус, така че един екран замества отварянето на тридесет клиентски влизания.
• Дистанционна диагностика: четенето на историята на грешките и версиите на фърмуера дистанционно превръща много обаждания в телефонен разговор, а някои марки позволяват промени на параметри или актуализации на фърмуера през същата връзка.
• Доказателства: производител, който разглежда претенция за производителност, иска данни във времеви серии. Непрекъснатото регистриране от деня на пускането в експлоатация подкрепя това.
• Права за достъп: отделни акаунти за инсталатор и собственик от самото начало. Споделянето на едно влизане прави по-късното предаване или смяна на инсталатора болезнено.

Запазване и експортиране на данни

Политиките за запазване се различават рязко и рядко се четат преди пускането в експлоатация. Порталите обикновено съхраняват данни с висока резолюция, стойности на всеки 5 или 15 минути, за ограничен период от месеци, след което ги кондензират до дневни, месечни и годишни суми, съхранявани години наред. Ако се нуждаете от петминутни данни отпреди три години за гаранционен случай, кондензираните суми няма да свършат работа.

Проверете три неща, преди да разчитате на платформа. Дали порталът предлага CSV или Excel експорт и при каква резолюция. Дали API е налично и дали е включено или се заплаща. И дали хардуерът може да регистрира локално, през Modbus TCP във вашата база данни, което е единствената подредба, която държи записа независим от бизнес решенията на производителя. Също така уредете кой притежава акаунта на съоръжението, тъй като притежателят на акаунта, а не собственикът на обекта, обикновено контролира данните и възможността за тяхното прехвърляне.
