Split Arctic

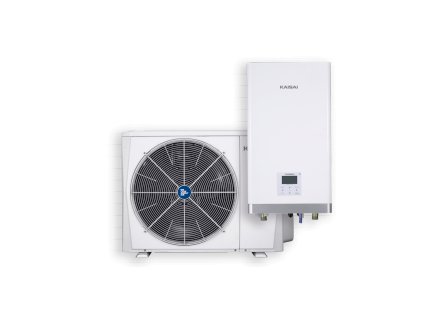

Czym jest układ split i dlaczego pasuje do zimnego klimatu

W monobloku cały obieg czynnika chłodniczego jest zamknięty na zewnątrz, a przez ścianę przechodzi woda grzewcza. W splicie przez ścianę przechodzi tylko czynnik chłodniczy, więc obieg wodny zostaje w całości wewnątrz ogrzewanej bryły. Konsekwencja w kontynentalną zimę jest bezpośrednia: żadnego glikolu w wodzie grzewczej, żadnej zewnętrznej izolacji rur degradującej się w promieniowaniu UV i żadnego polegania na funkcji ochrony przed zamarzaniem, która sama potrzebuje zasilania.

• Brak ryzyka zamarznięcia przewodu. Połączenie czynnika chłodniczego między jednostką zewnętrzną a wewnętrzną jest odporne na mróz nawet przy długotrwałym braku prądu, bo nie ma w nim wody.
• Cichsza praca na zewnątrz. Skraplacz i pompa obiegowa są w środku, więc jednostka zewnętrzna to w zasadzie wentylator i sprężarka w wyciszonej obudowie.
• Uruchomienie z uprawnieniami. Ceną jest to, że stronę chłodniczą musi opróżnić, napełnić i sprawdzić pod kątem szczelności technik z certyfikatem F-gazowym, zgodnie z unijnym rozporządzeniem F-gazowym.
• Potrzebne miejsce w budynku. Monoblok nie wymaga w środku prawie niczego. Split potrzebuje miejsca na ścianie lub podłodze pod moduł hydrauliczny plus przestrzeni serwisowej.

Modulacja inwerterowa, zakres mocy i dopasowanie do strat ciepła

Sprężarką steruje falownik częstotliwości, więc płynnie zmienia ona obroty, zamiast załączać się i wyłączać na pełnej mocy. Budynek spędza przytłaczającą większość sezonu grzewczego gdzieś między 20 a 60 % obciążenia projektowego i to właśnie tam maszyna modulująca zarabia na swoją efektywność: ustawia się na niskiej częstotliwości, pracuje godzinami i utrzymuje stabilną temperaturę zasilania.

• Minimalna moc modulowana liczy się bardziej niż maksymalna. Urządzenie schodzące do mniej więcej 30 % mocy znamionowej przejdzie przez łagodny październik dużo lepiej niż takie, które dochodzi tylko do 60 %.
• Taktowanie to wróg. Start, zaspokojenie małej objętości w cztery minuty, stop, i tak w kółko. Każdy start kosztuje energię i żywotność sprężarki, a nigdy nie pojawia się w laboratoryjnym COP.
• Objętość wody w układzie jest częścią specyfikacji. Bufor 60, 100 lub 160 L albo sprzęgło hydrauliczne dają inwerterowi coś, o co może się oprzeć, gdy zawory termostatyczne się zamykają.
• Krzywa pogodowa powinna być zawsze włączona. Stały nastaw przekreśla korzyść z modulacji, zmuszając maszynę do tej samej wysokiej temperatury zasilania w listopadzie co w styczniu.

Dobierajcie moc z obliczeń strat ciepła pomieszczenie po pomieszczeniu według EN 12831 przy lokalnej projektowej temperaturze zewnętrznej, nigdy z powierzchni podłogi. Potem odczytajcie tabelę mocy producenta dla tej temperatury zewnętrznej i dla waszej realnej temperatury zasilania, bo urządzenie o mocy 12 kW dla A7/W35 daje zauważalnie mniej przy minus 10 °C na zewnątrz i 50 °C na zasilaniu.

• 6 do 8 kW obsłuży dobrze ocieplone domy o powierzchni około 120 m² albo mniejsze budynki o umiarkowanej izolacji.
• 10 do 12 kW pasuje do średnich domów o powierzchni około 120 do 200 m² ze standardową izolacją.
• 14 do 16 kW jest dla większych nieruchomości, słabszej przegrody albo większego udziału odbiorników wysokotemperaturowych.
• Nie nakładajcie zapasów bezpieczeństwa. Wartość strat ciepła jest już przypadkiem najgorszym w stanie ustalonym. Dołożenie kolejnych 30 % daje maszynę, która przez sezon pracuje poniżej swojej minimalnej modulacji.

Temperatura zasilania: grzejniki czy ogrzewanie podłogowe

Temperatura zasilania to największa pojedyncza dźwignia efektywności w każdej pompie ciepła. W praktyce każde obniżenie temperatury zasilania o 1 °C poprawia COP o mniej więcej 2 do 2,5 %, więc to samo urządzenie Arctic w tym samym domu może być tanie albo drogie w eksploatacji wyłącznie za sprawą odbiorników.

• Ogrzewanie podłogowe pracuje przy 30 do 40 °C, bo powierzchnia grzejna jest ogromna. To naturalne połączenie i daje najlepsze wyniki sezonowe.
• Przewymiarowane lub wymienione grzejniki pracują komfortowo przy 40 do 45 °C. Powiększenie odbiorników w dwóch czy trzech najgorszych pomieszczeniach jest zwykle tańsze niż życie z wysoką krzywą przez dwadzieścia lat.
• Grzejniki dobrane pod kocioł gazowy na 70 °C będą działać, ale kara sezonowa jest dotkliwa, a maszyna przez większą część roku pracuje przy górnej granicy swojej charakterystyki.
• Układy mieszane wymagają stref: obieg podłogowy i obieg grzejnikowy na jednej niesterowanej temperaturze zasilania zawsze kończą pracą na wyższej z dwóch.

COP, SCOP i zachowanie przy odszranianiu

COP to moc grzewcza podzielona przez pobór elektryczny w jednym deklarowanym punkcie pracy, zapisywanym jako A7/W35 dla powietrza zewnętrznego 7 °C i zasilania 35 °C. SCOP to średnia sezonowa liczona według EN 14825 dla zdefiniowanego profilu klimatycznego i zdefiniowanej temperatury zasilania, zawierająca już pracę przy obciążeniu częściowym, stan czuwania i straty na odszranianie. Wartości SCOP porównujcie tylko wtedy, gdy obie podano dla tej samej temperatury zasilania, bo liczba dla 35 °C i liczba dla 55 °C to nie ten sam pomiar.

• Odszranianie jest normalne, to nie usterka. Mniej więcej między minus 5 °C a plus 5 °C przy dużej wilgotności wilgoć zamarza na wymienniku zewnętrznym, a urządzenie na chwilę odwraca obieg, żeby ją stopić.
• Spodziewajcie się pary i kałuży. Para unosząca się z jednostki zewnętrznej przez kilka minut to topniejący szron. Zapewnijcie podłoże z odpływem, a w rejonach ostrych mrozów podgrzewaną tacę skroplin albo podsypkę żwirową.
• Częste odszranianie ciągnie sezon w dół. Szron narasta najszybciej w wilgotnym, stojącym powietrzu, więc urządzenie wciśnięte w zacieniony, niewentylowany kąt oblodzi się częściej niż stojące w otwartej przestrzeni.
• SPF to uczciwa liczba z obiektu. Zmierzony sezonowy współczynnik efektywności obejmuje pompy, sterowanie i grzałkę wspomagającą, więc leży poniżej katalogowego SCOP.

Zasilanie elektryczne, moduł wewnętrzny, ciepła woda i fotowoltaika

Urządzenia mniej więcej do 10 kW są zwykle jednofazowe na 230 V, a większe jednostki i większość grzałek elektrycznych 3 do 9 kW wymaga zasilania trójfazowego 400 V dla równomiernego obciążenia faz. Przed zamówieniem potwierdźcie dostępną moc przyłączeniową, wielkość zabezpieczenia i typ RCD w rozdzielnicy i pamiętajcie, że jednostka zewnętrzna i grzałka to zwykle osobne obwody.

• Miejsce na moduł wewnętrzny. Przewidźcie wolną powierzchnię ściany lub podłogi plus przestrzeń serwisową z przodu i po bokach. Wszystkie elementy hydrauliczne powinny pozostać dostępne bez demontażu obudowy.
• Podłączenie ciepłej wody. Ta wersja nie ma wbudowanego zasobnika, więc moduł steruje zewnętrznym zasobnikiem CWU przez zawór trójdrogowy przełączający i czujnik w zasobniku.
• Ogranicza powierzchnia wężownicy w zasobniku. Pompa ciepła pracuje przy znacznie niższej temperaturze wody niż kocioł, więc stary zasobnik z małą wężownicą będzie się nagrzewał wolno, nawet gdy jego pojemność jest wystarczająca.
• Skropliny i bezpieczeństwo. Odprowadźcie skropliny z jednostki zewnętrznej z dala od ciągów pieszych i wejść, a wylot z zaworu bezpieczeństwa zakończcie w widocznym, wolnym od mrozu miejscu.

Pompa ciepła jest najmocniejszym odbiorem autokonsumpcyjnym, jaki ma większość gospodarstw domowych, bo każda nadwyżkowa kWh zamienia się w trzy lub cztery kWh ciepła. Instalacja fotowoltaiczna z wykrywaniem oddawania do sieci może podnieść nastaw ciepłej wody albo podbić krzywą grzewczą, gdy słońce świeci na dach, magazynując energię jako ciepło znacznie taniej niż w pojemności baterii. Zysk jest największy wiosną i jesienią, a najmniejszy w środku zimy, gdy zapotrzebowanie osiąga szczyt, a uzysk nie.

Porównanie kluczowych parametrów
